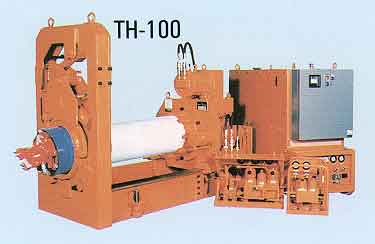

TH-100写真
推進力(max) 1000.5kN { 102.4tonf }
進角修正装置 パワーレンチ
適用管径 鋼管:216.3~406.4mm
所要動力 油圧ユニット:30kW/4P
機体寸法(L×W×H)
(鋼管長4.0m/本を使用した場合)
推進機 5215×970×1730mm
油圧ユニット 1800×700×1350mm
機体質量 推進機:2520kg 油圧ユニット:1400kg

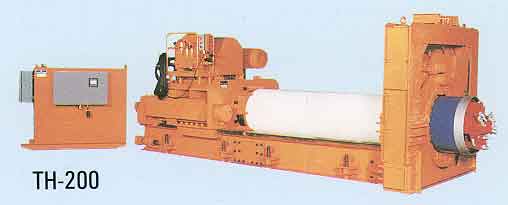

TH-200写真
推進力(MAX) 2156kN { 220tonf }
進角修正装置 パワーレンチ
適用管径 鋼管:355.6~812.8mm
所要動力 推進機:15kW/4P 油圧ユニット:15kW/4P
機体寸法(L×W×H)
(鋼管長4.0m/本を使用した場合)
推進機 6735×2024×1700mm
油圧ユニット 1500× 800× 955mm
機体質量 推進機:8120kg 油圧ユニット:900kg

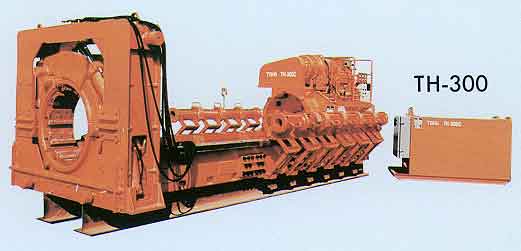

TH-300写真
推進力(max) 3077.2kN { 314tonf }
進角修正装置 パワーレンチ
適用管径 鋼管:609.6~1200mm
所要動力 推進機:15kW/4P 油圧ユニット:30kW/4P
機体寸法(L×W×H)
(鋼管長4.0m/本を使用した場合)
推進機 7095×2150×1730mm
油圧ユニット 1900× 700×1100mm
機体質量 推進機:15900kg 油圧ユニット:1500kg

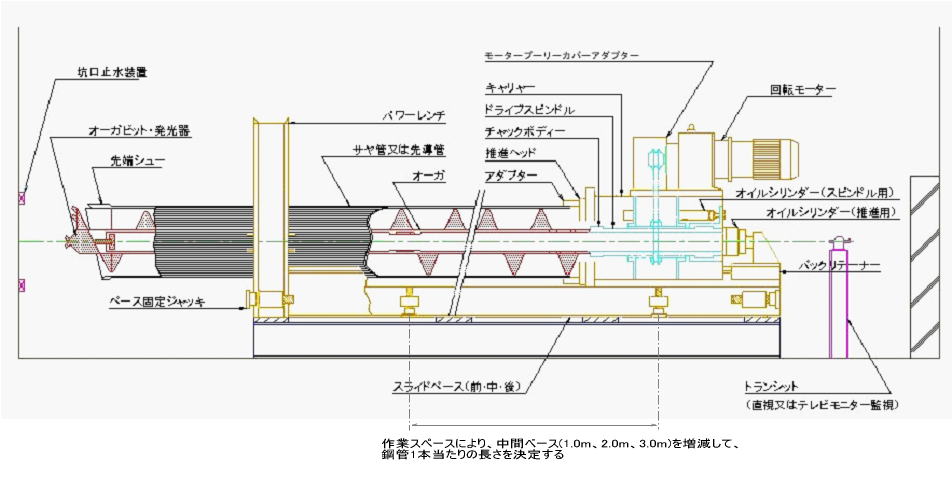

パイプルーフ施工機械概要

画像をクリックすると大きく表示されます
